Zakres prac
Zaprojektowanie rozdzielnicy – opracowanie kompletnego projektu technicznego, uwzględniającego rozmieszczenie aparatów, połączenia elektryczne oraz wymagania norm.
Projekt obudowy w programie CAD – wykonanie projektu konstrukcji mechanicznej obudowy w środowisku CAD (np. SolidWorks, AutoCAD).
Wycinanie elementów obudowy – precyzyjne cięcie blachy stalowej za pomocą lasera zgodnie z projektem.
Gięcie elementów blaszanych – formowanie wyciętych części na prasie krawędziowej w celu uzyskania wymaganych kształtów.
Spawanie konstrukcji obudowy – łączenie elementów w całość metodą spawania (najczęściej MIG/MAG lub TIG).
Obróbka wykończeniowa – szlifowanie, gratowanie i czyszczenie powierzchni w celu przygotowania do malowania.

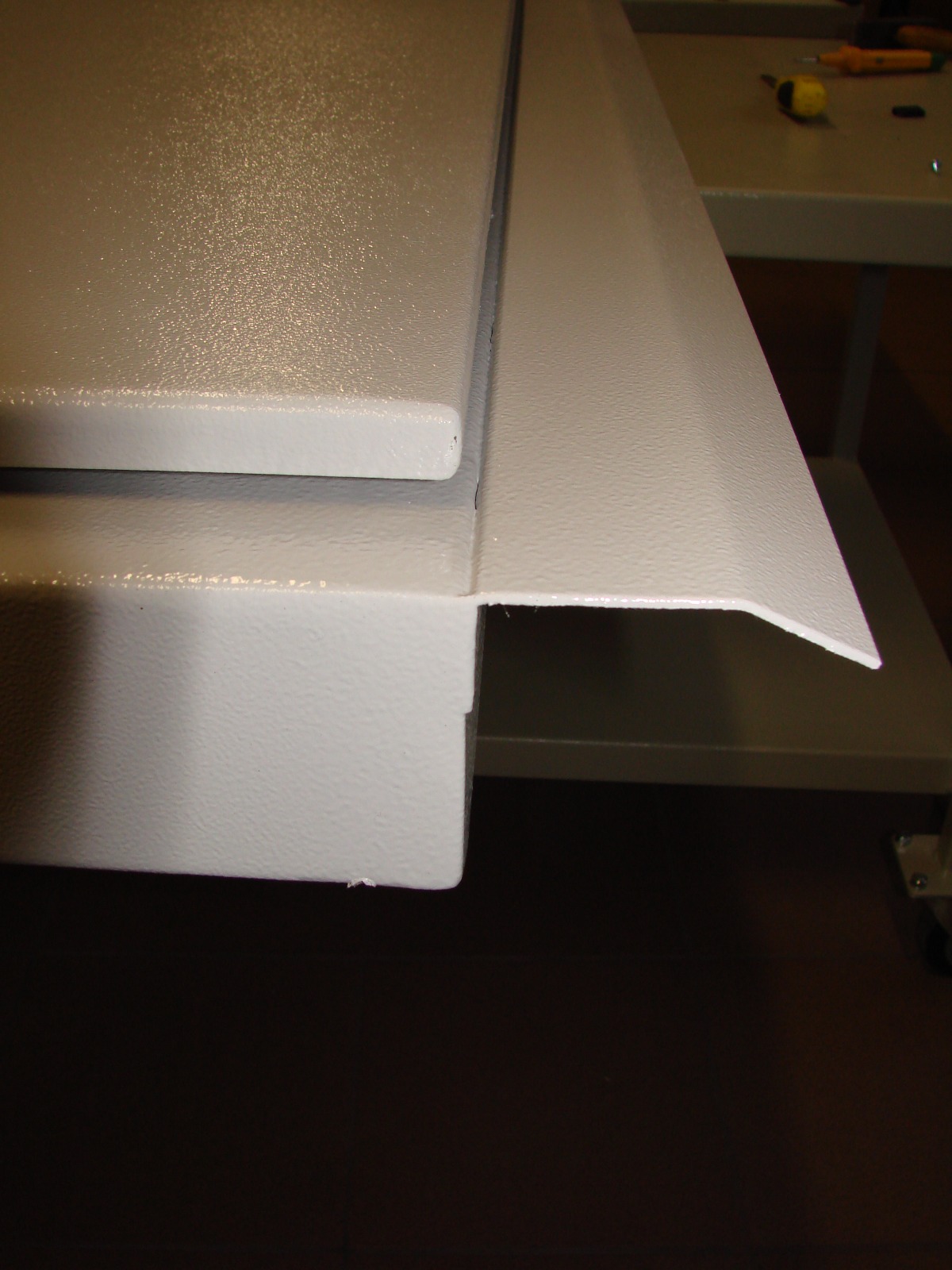

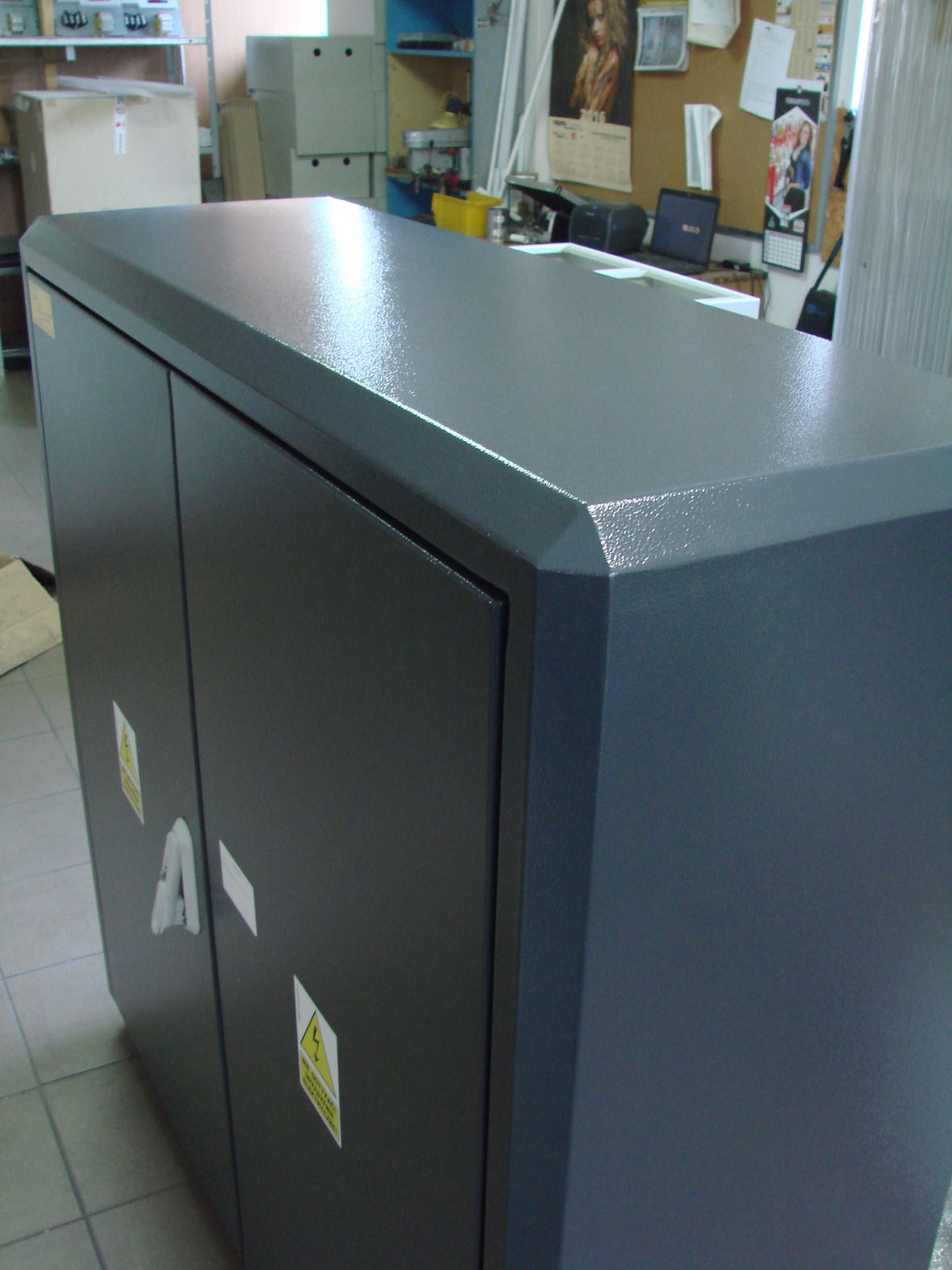

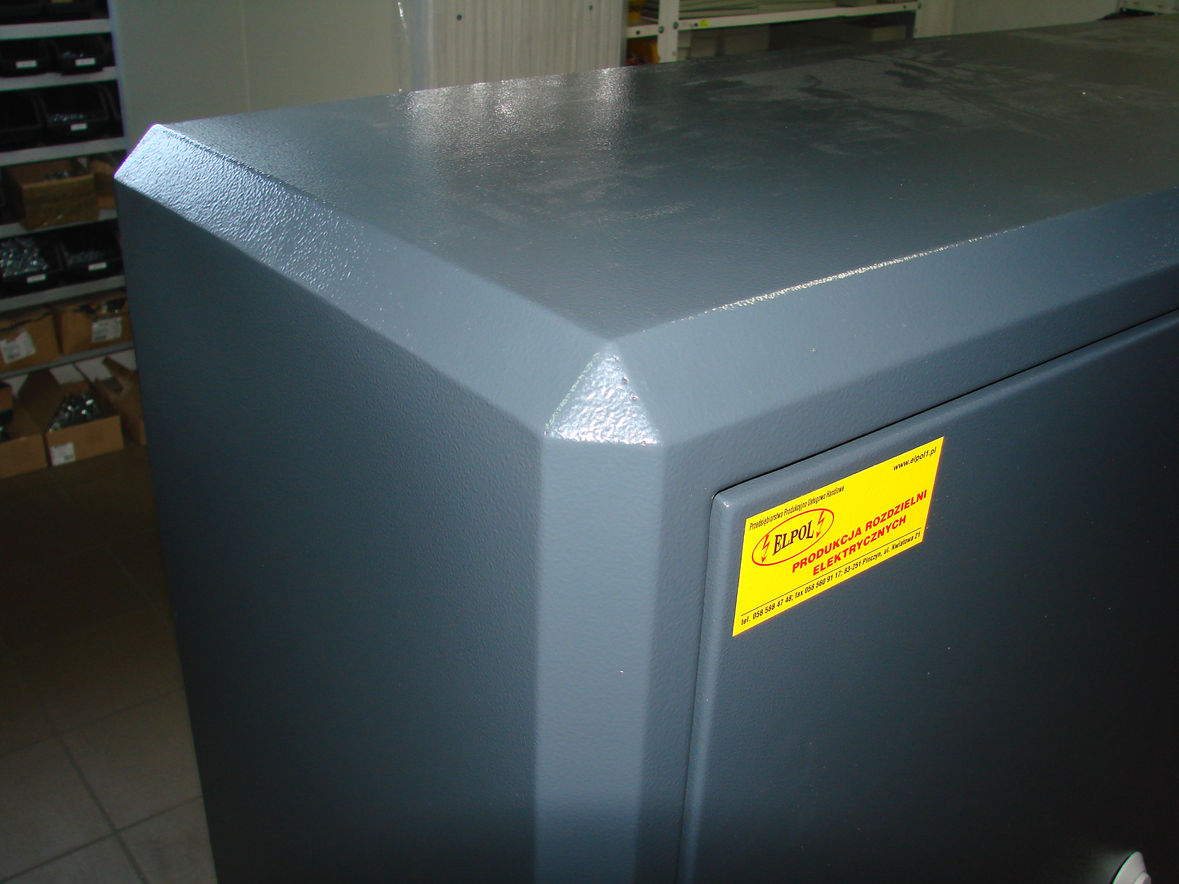

Lakierowanie proszkowe – nanoszenie powłoki ochronno-dekoracyjnej metodą lakierowania proszkowego i jej utwardzenie w piecu.

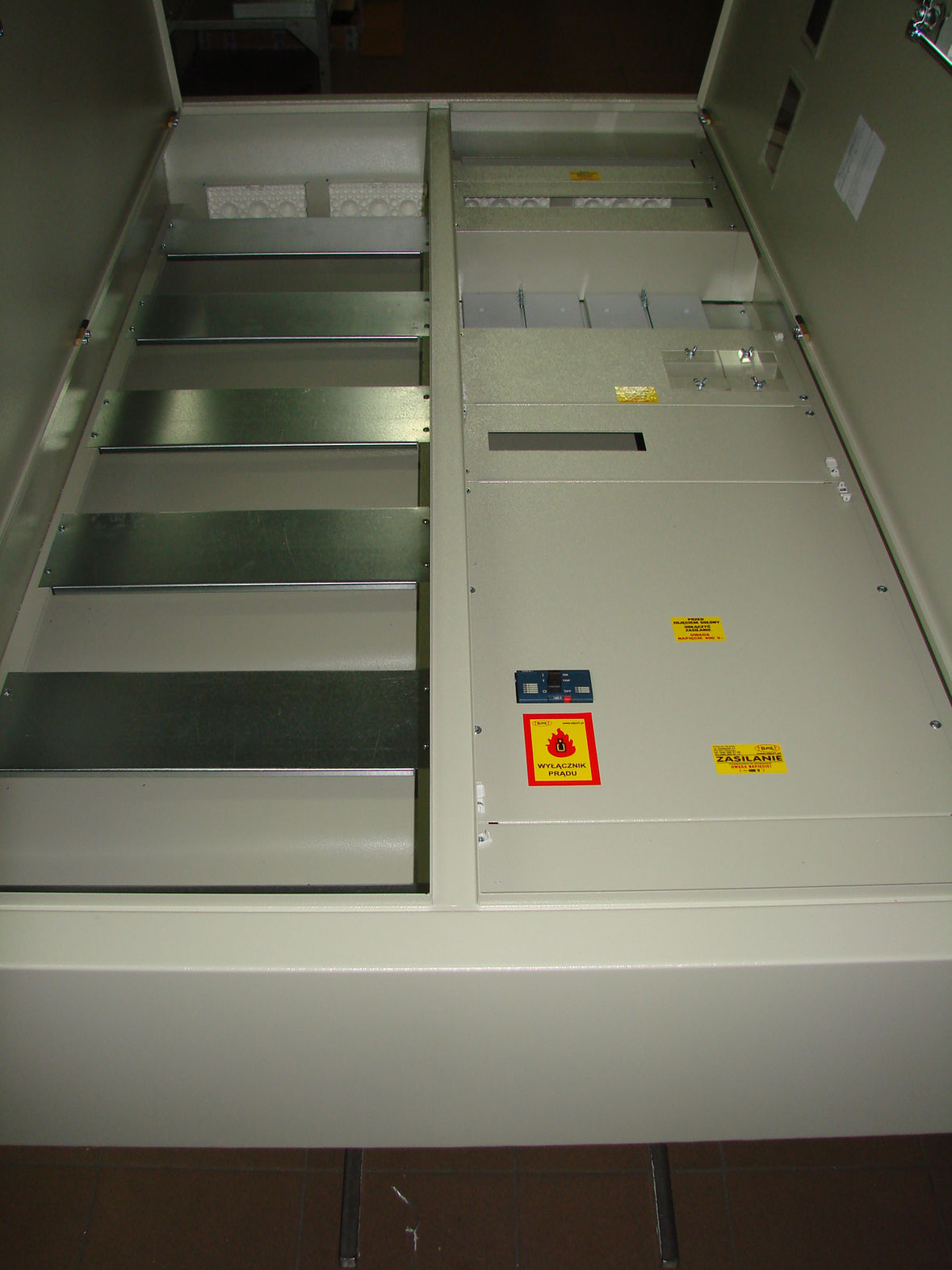

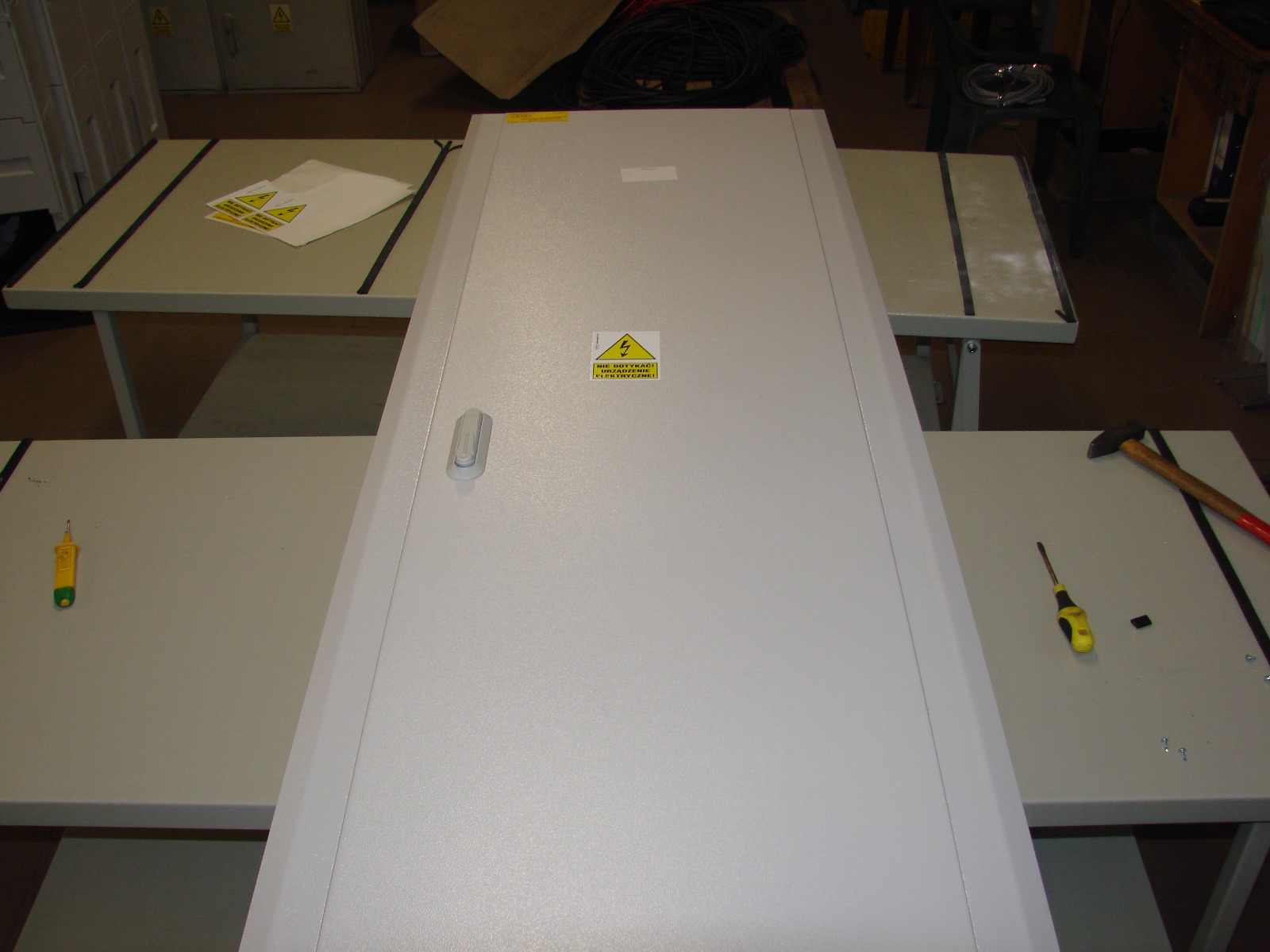

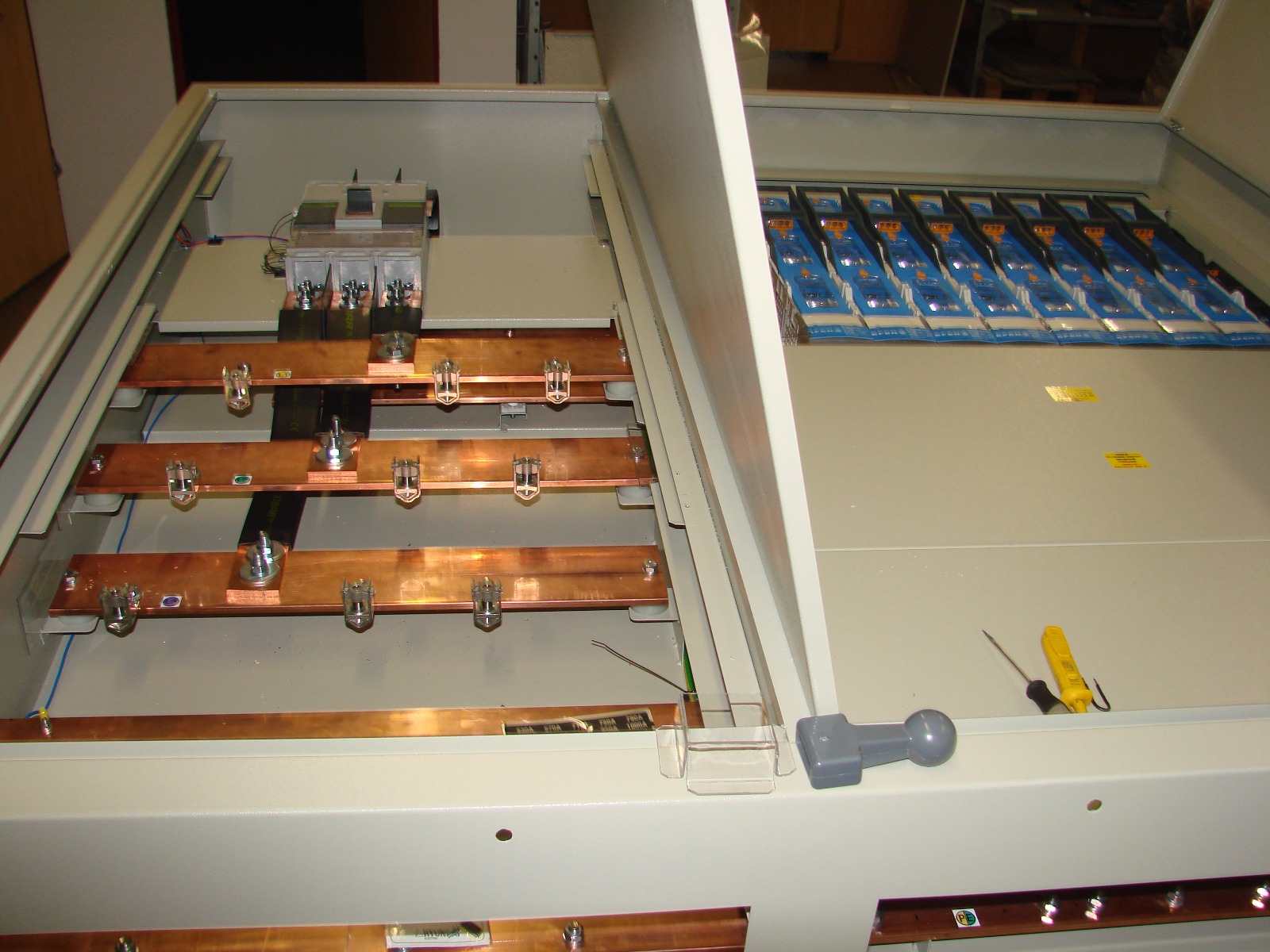

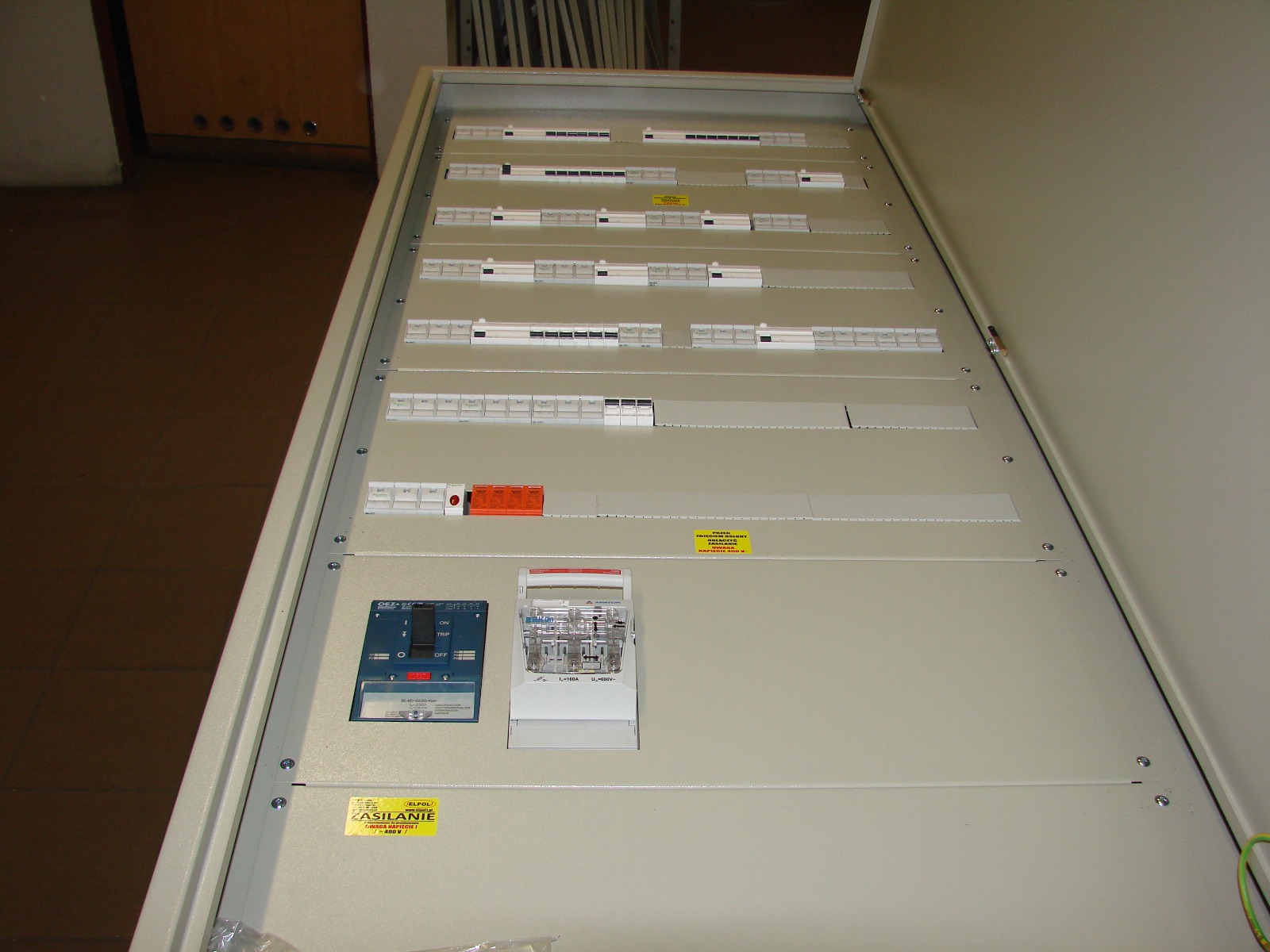

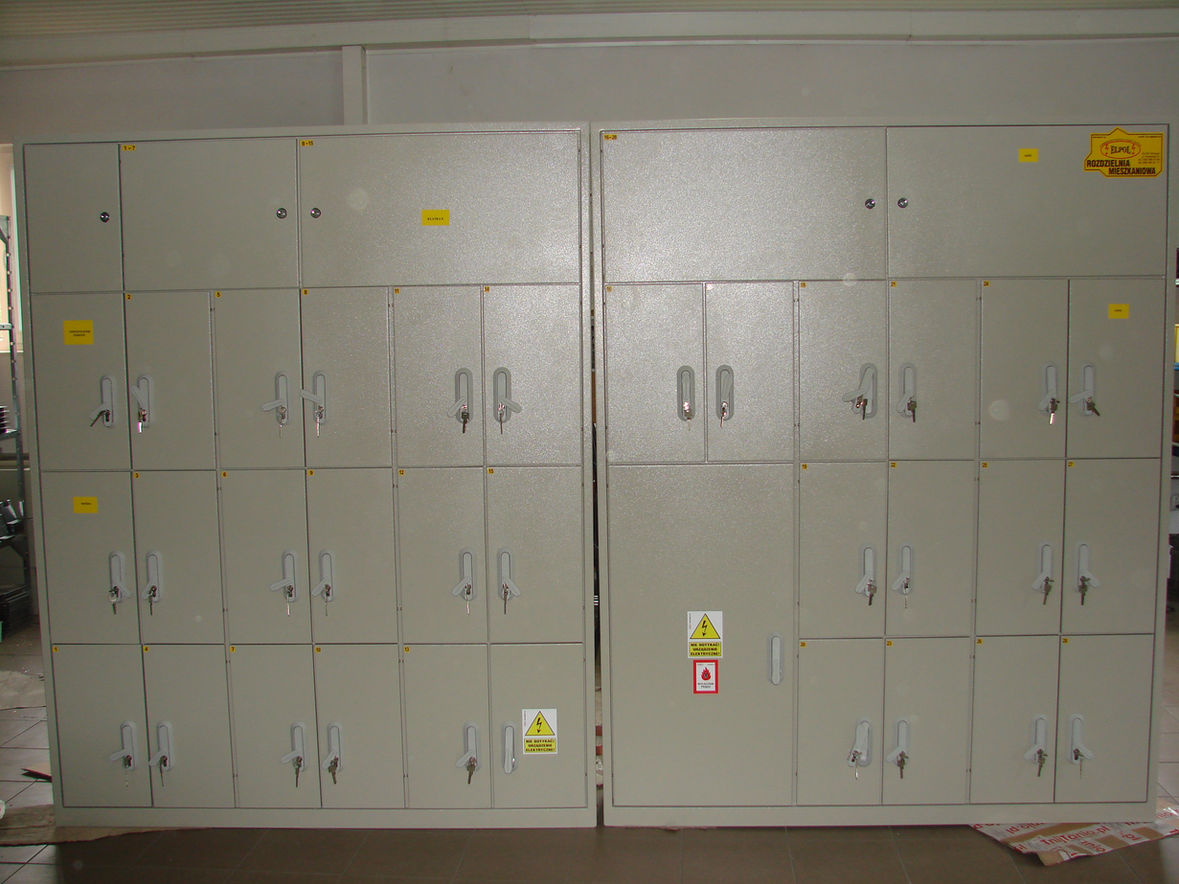

Montaż konstrukcji – składanie pomalowanej obudowy, mocowanie płyt montażowych, drzwi, przepustów kablowych, zawiasów, zamków i elementów wentylacyjnych.

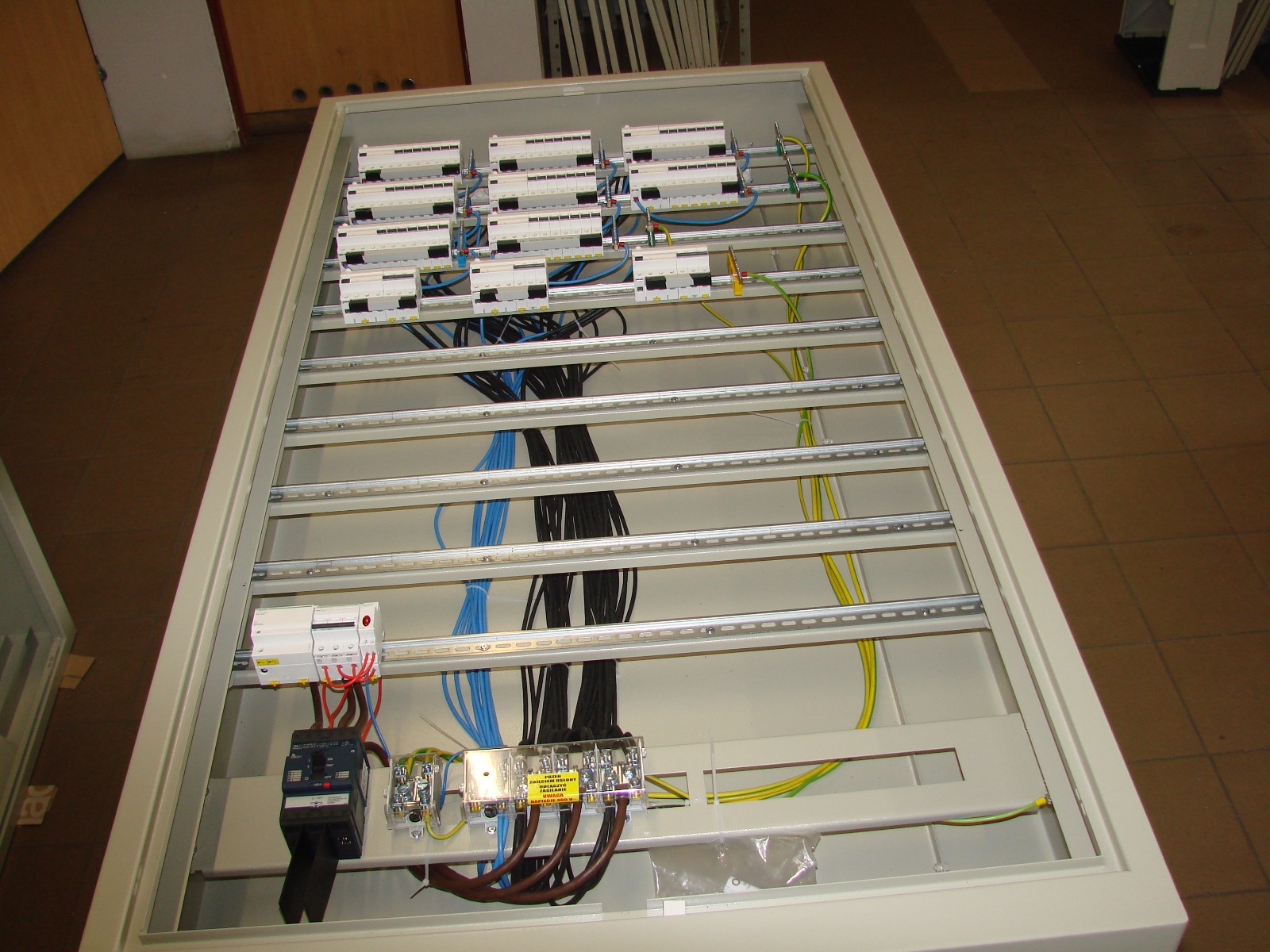

Instalacja szyn montażowych i DIN – przygotowanie miejsc do montażu aparatury elektrycznej.
Oznakowanie elementów mechanicznych – naklejki, tabliczki znamionowe, etykiety zgodne z projektem.

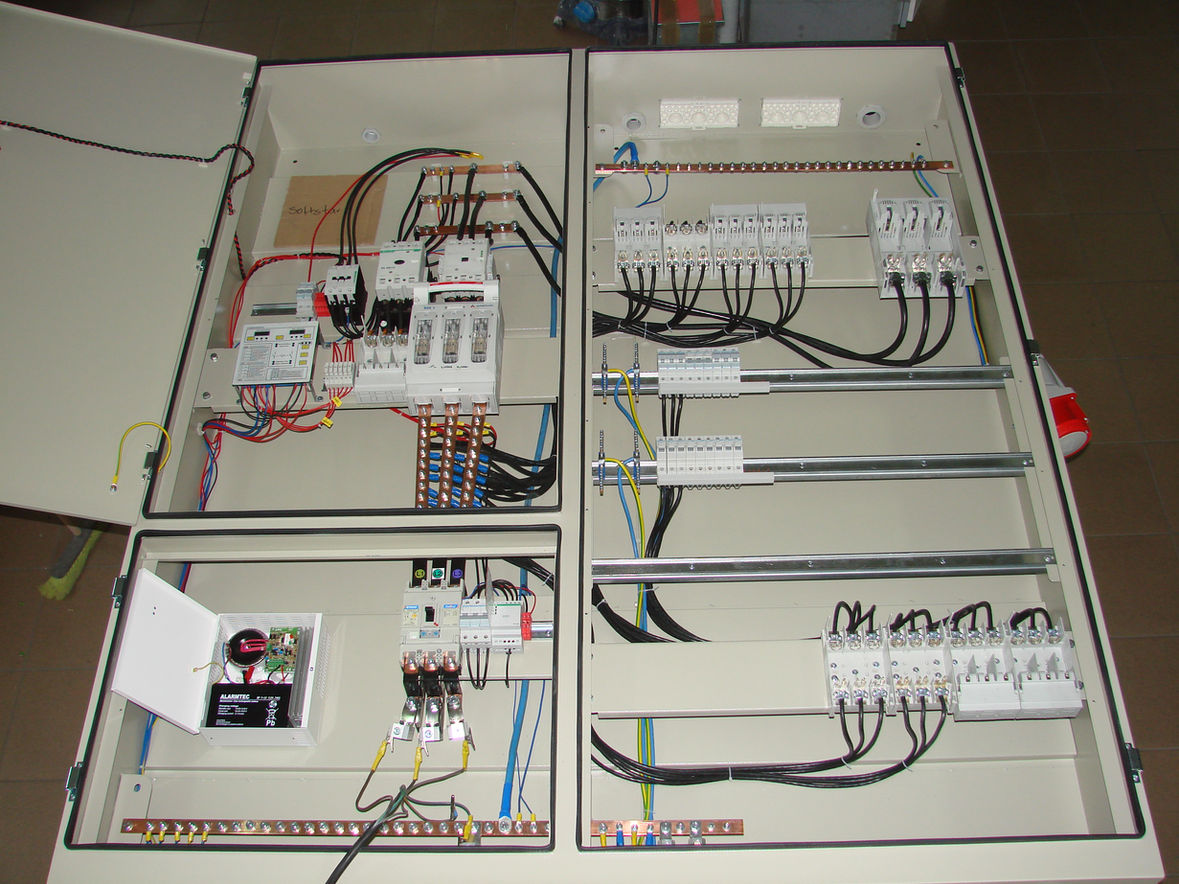

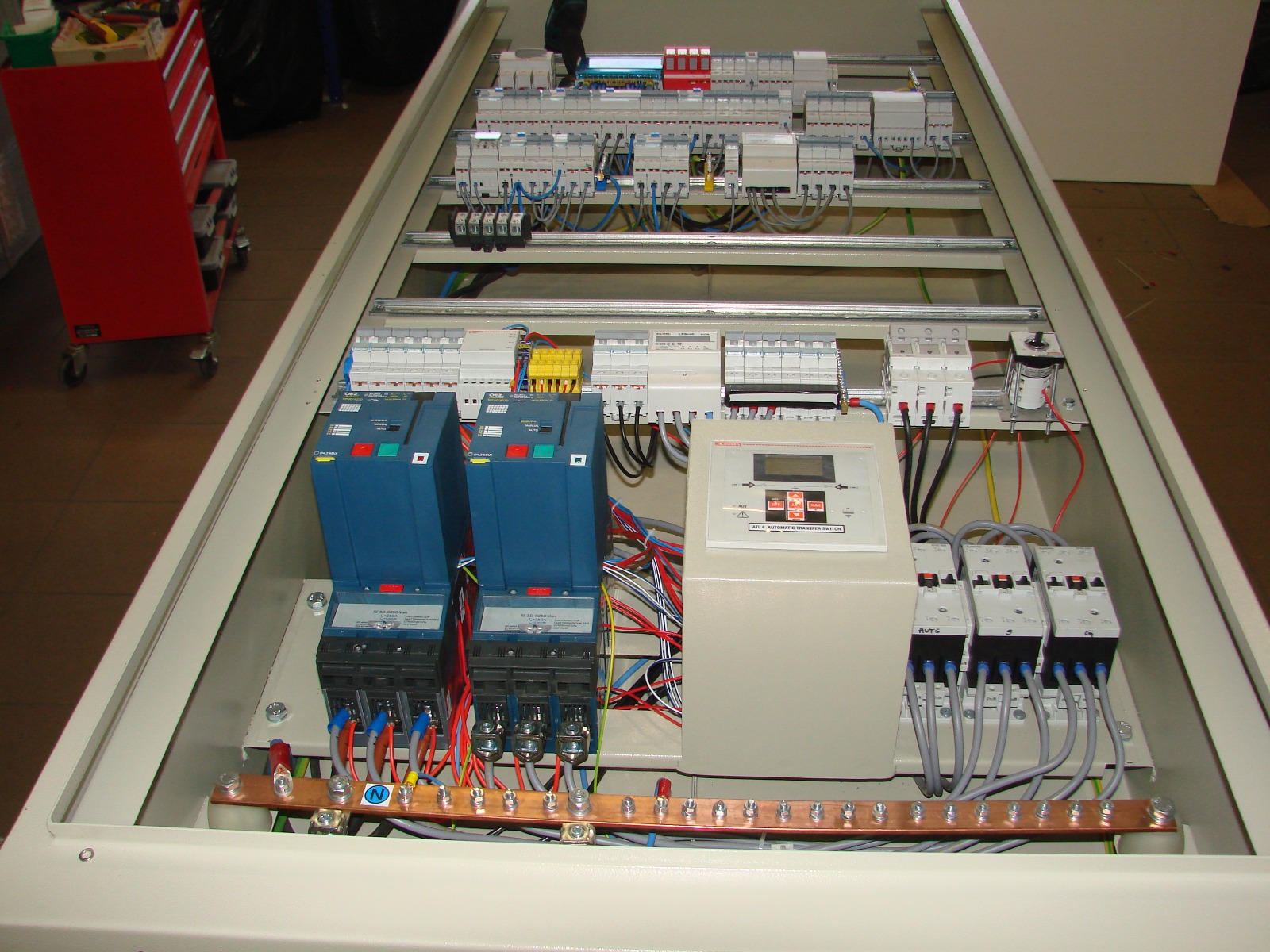

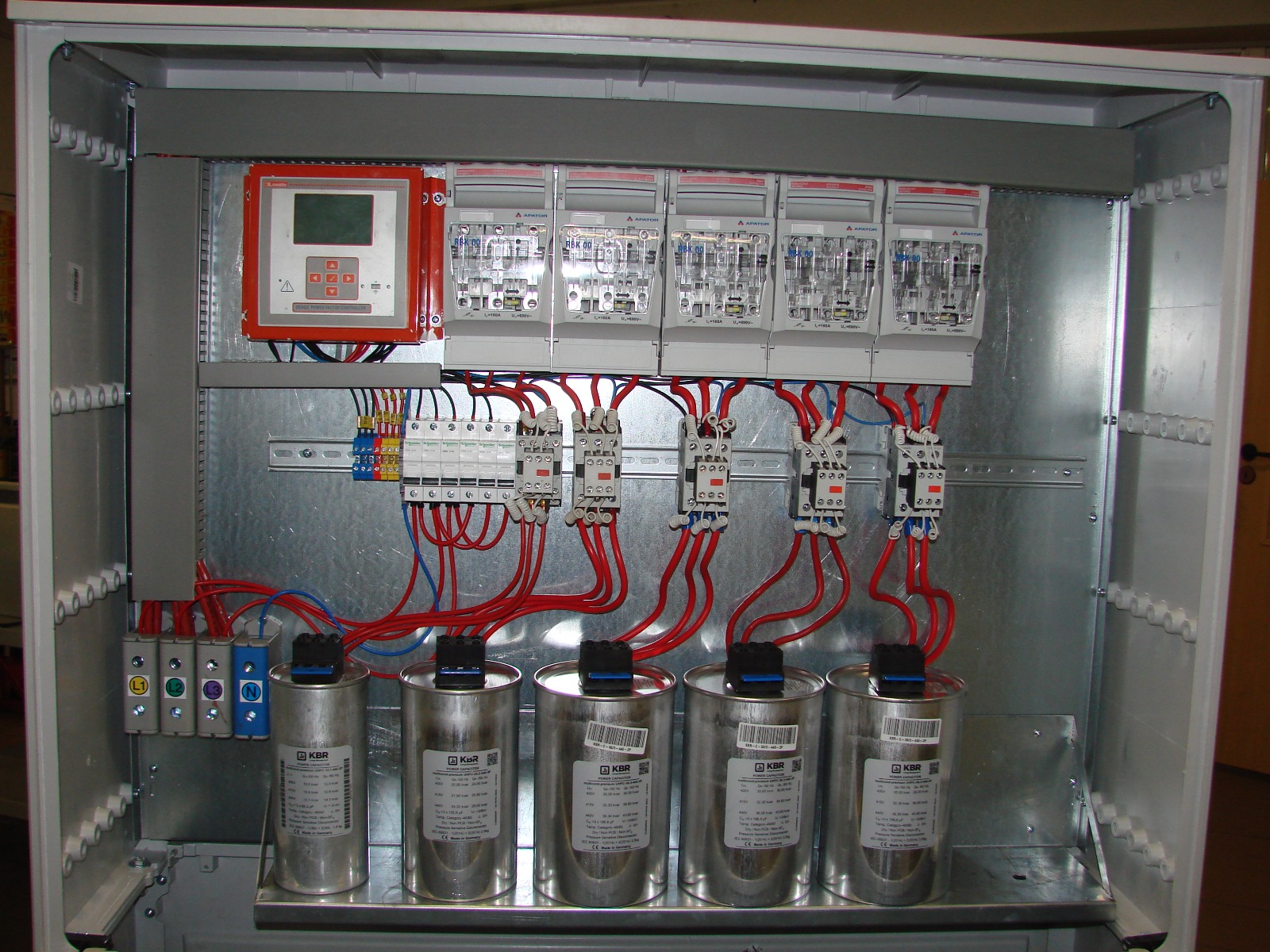

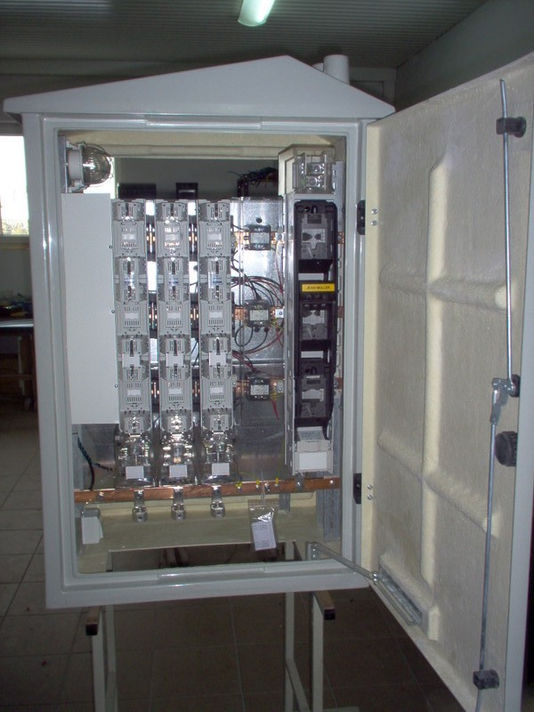

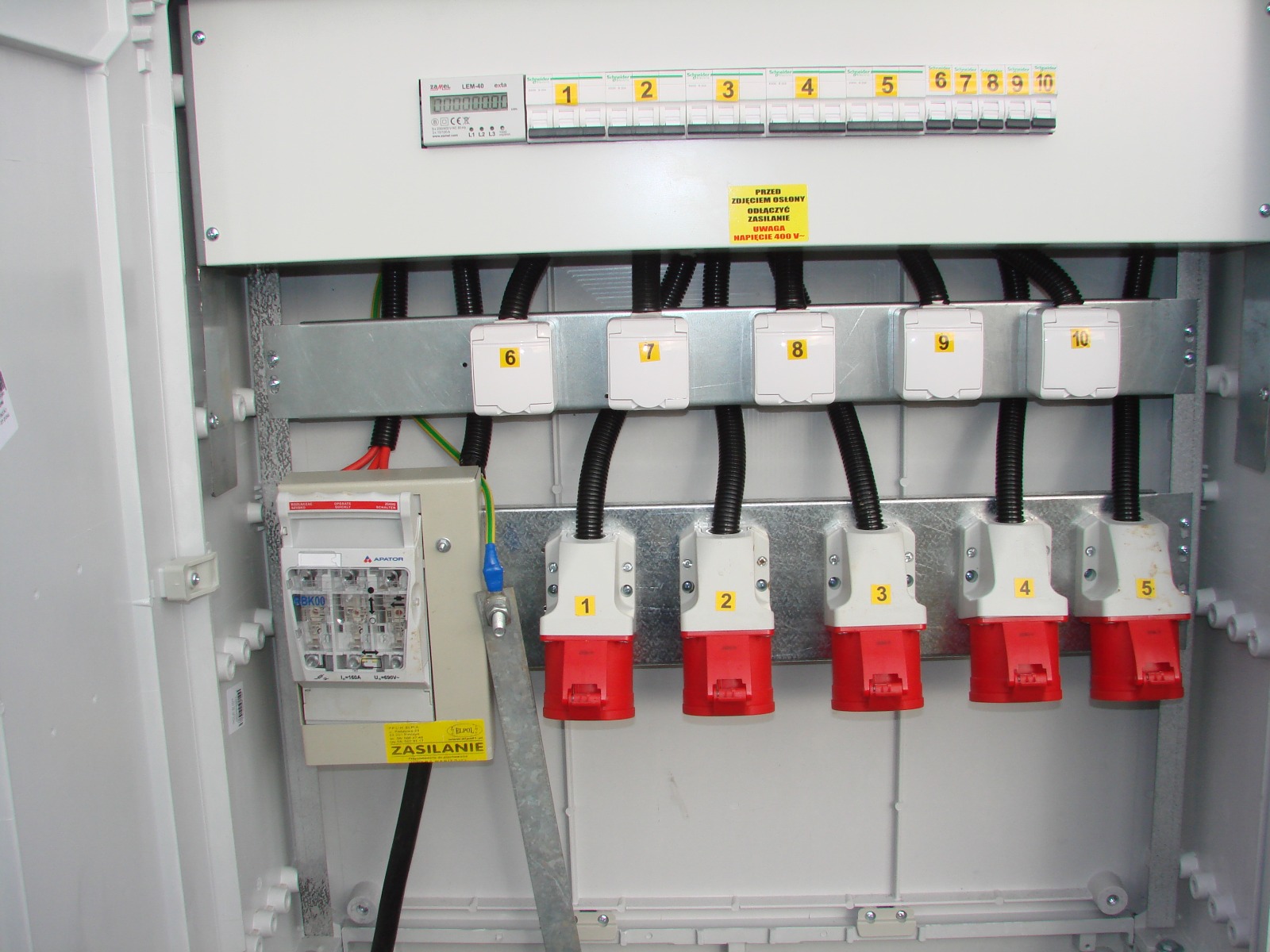

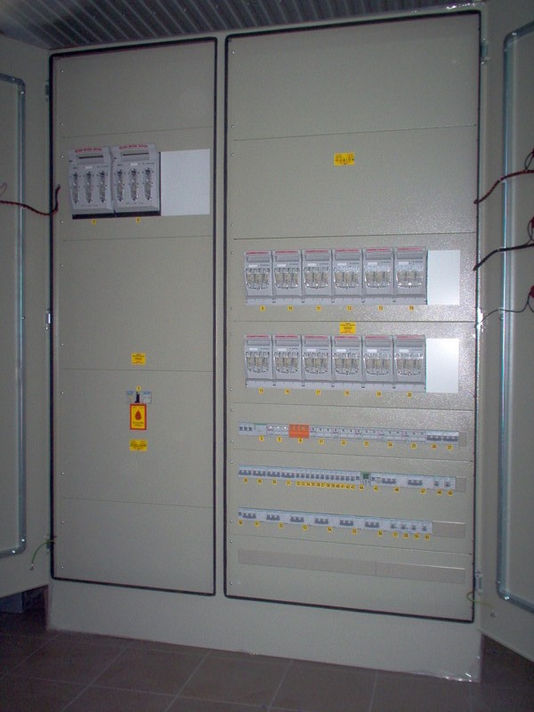

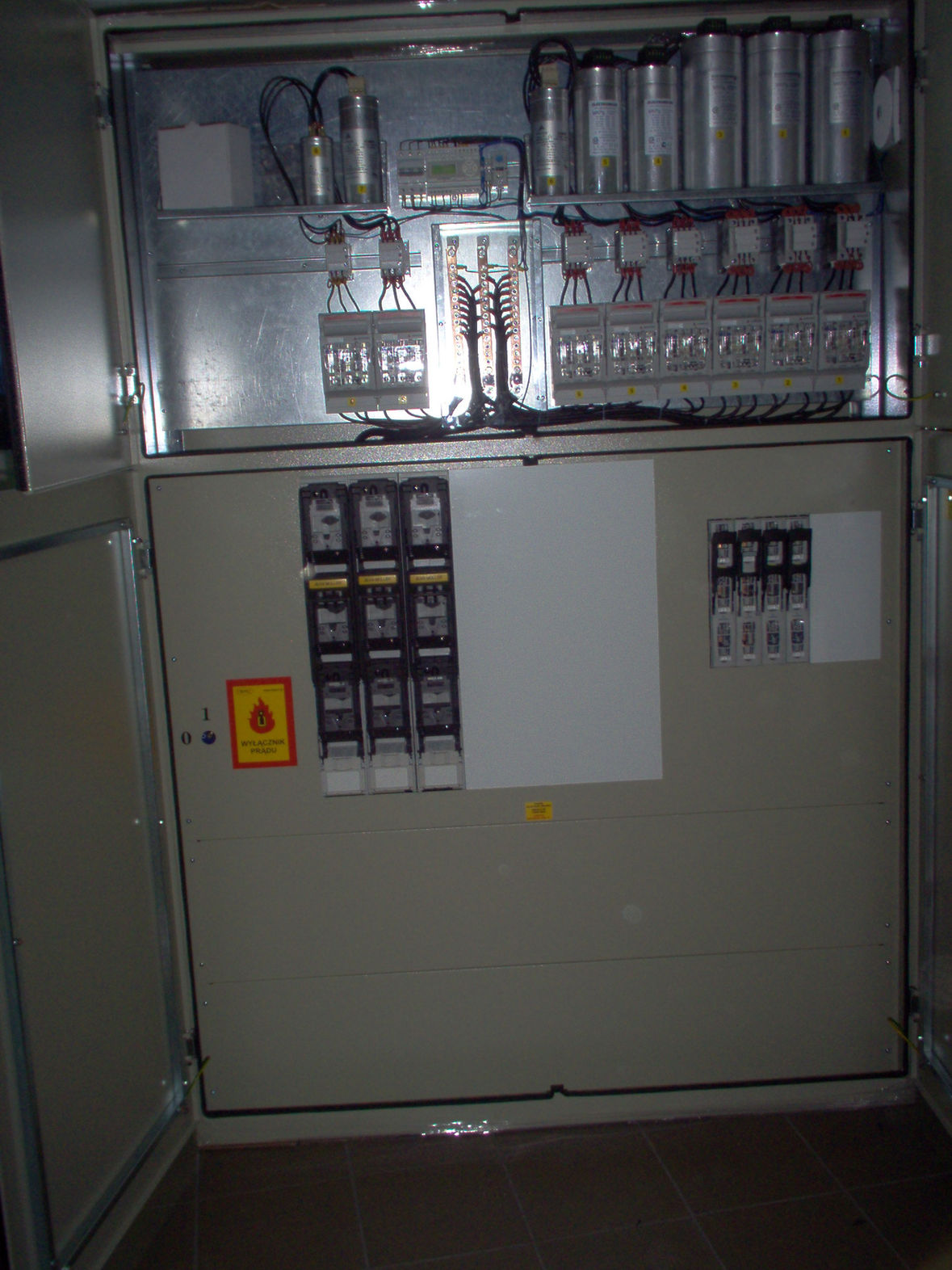

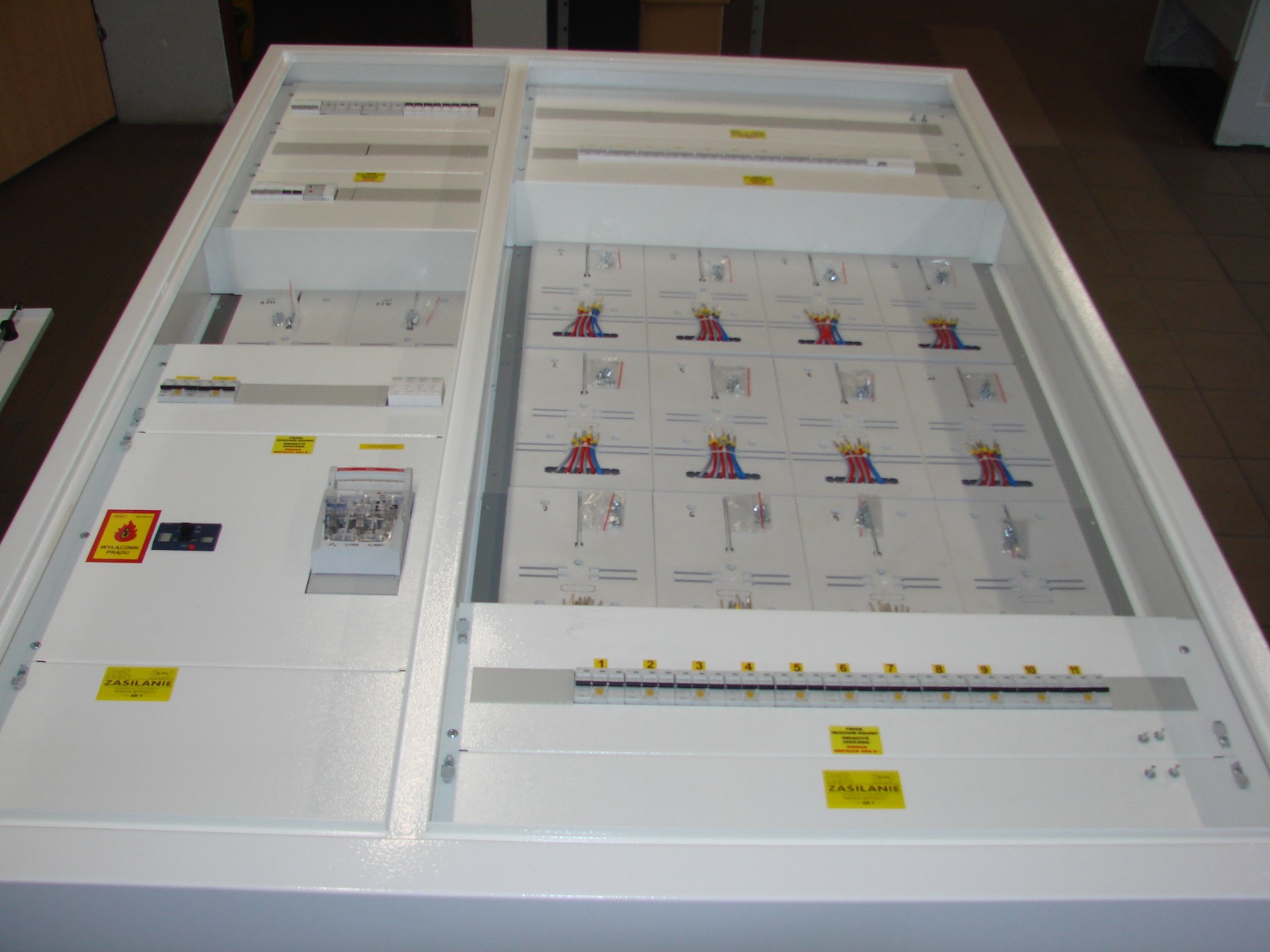

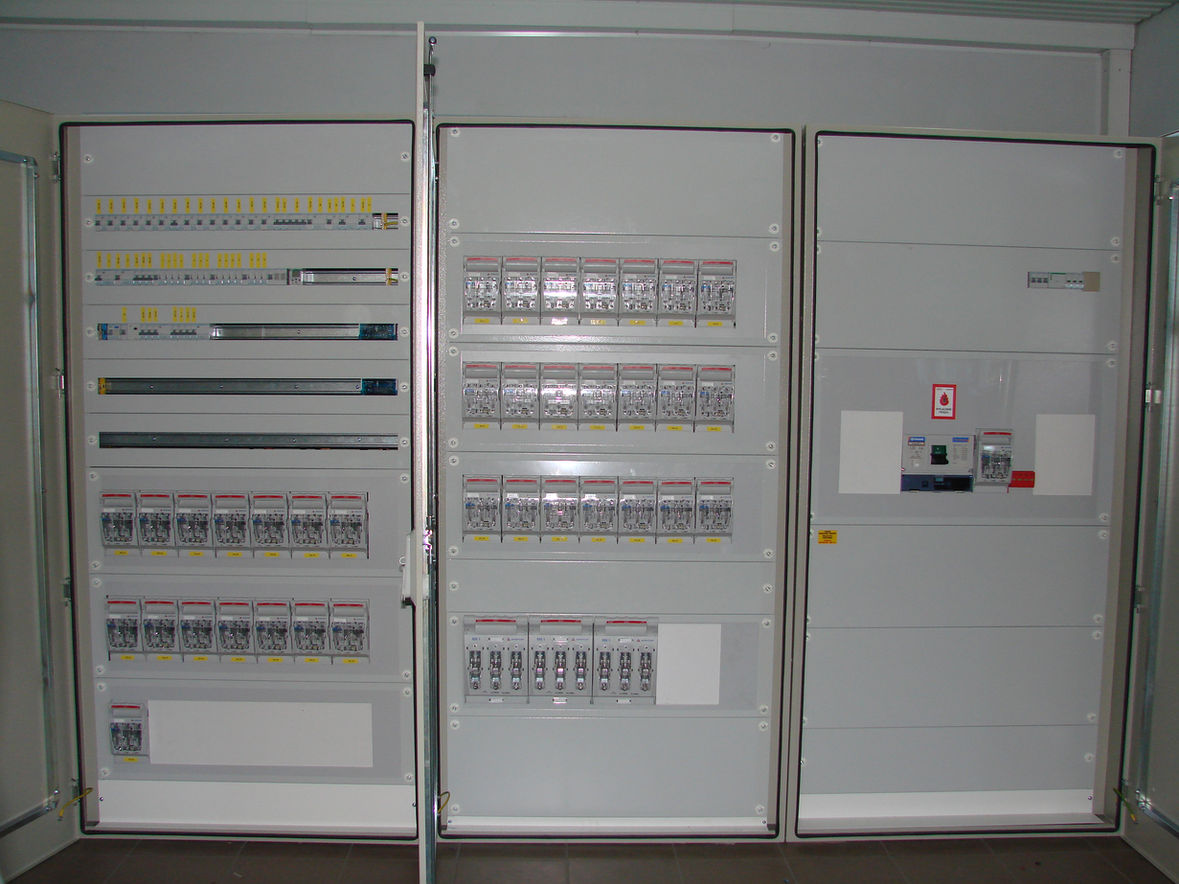

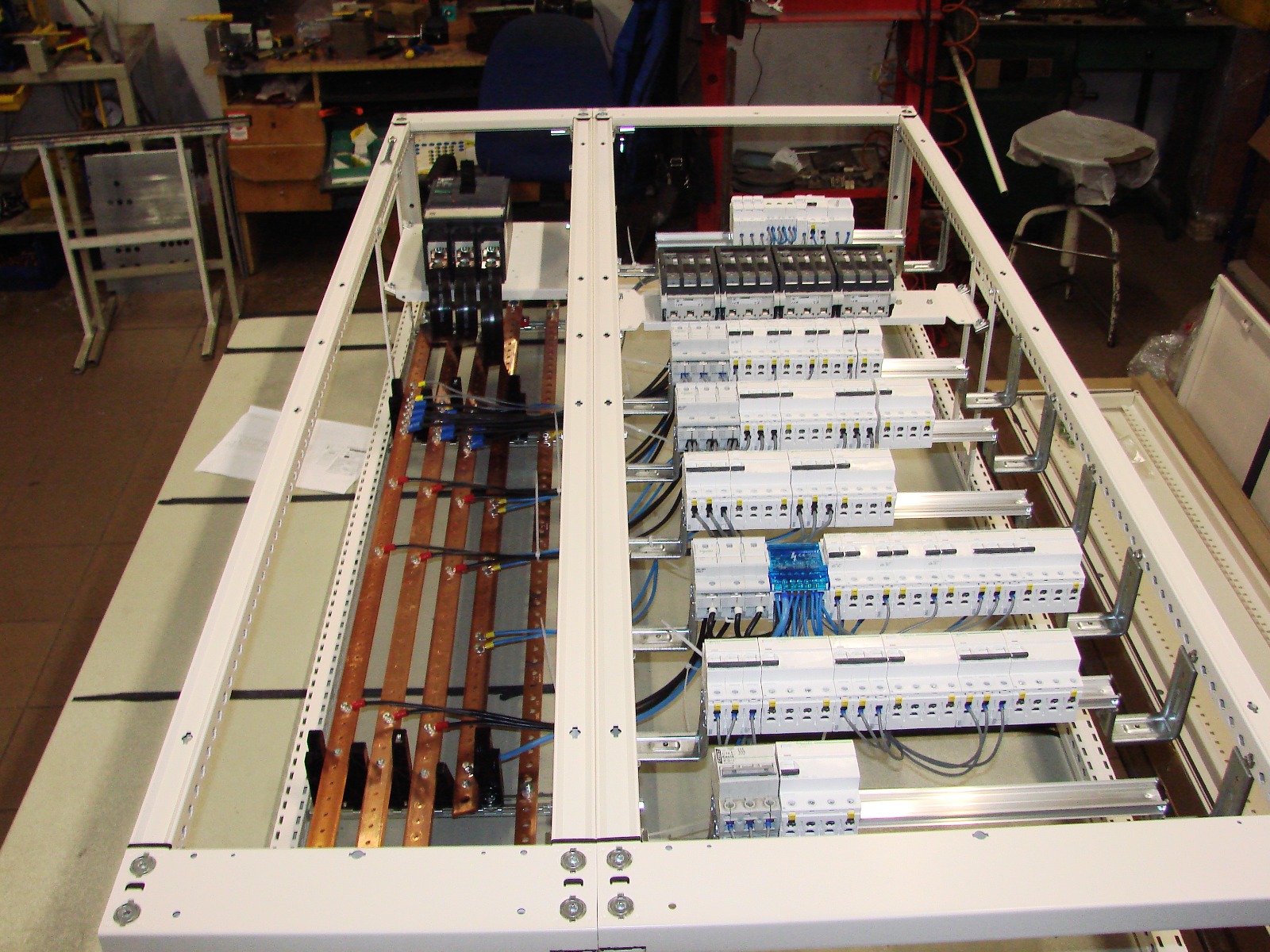

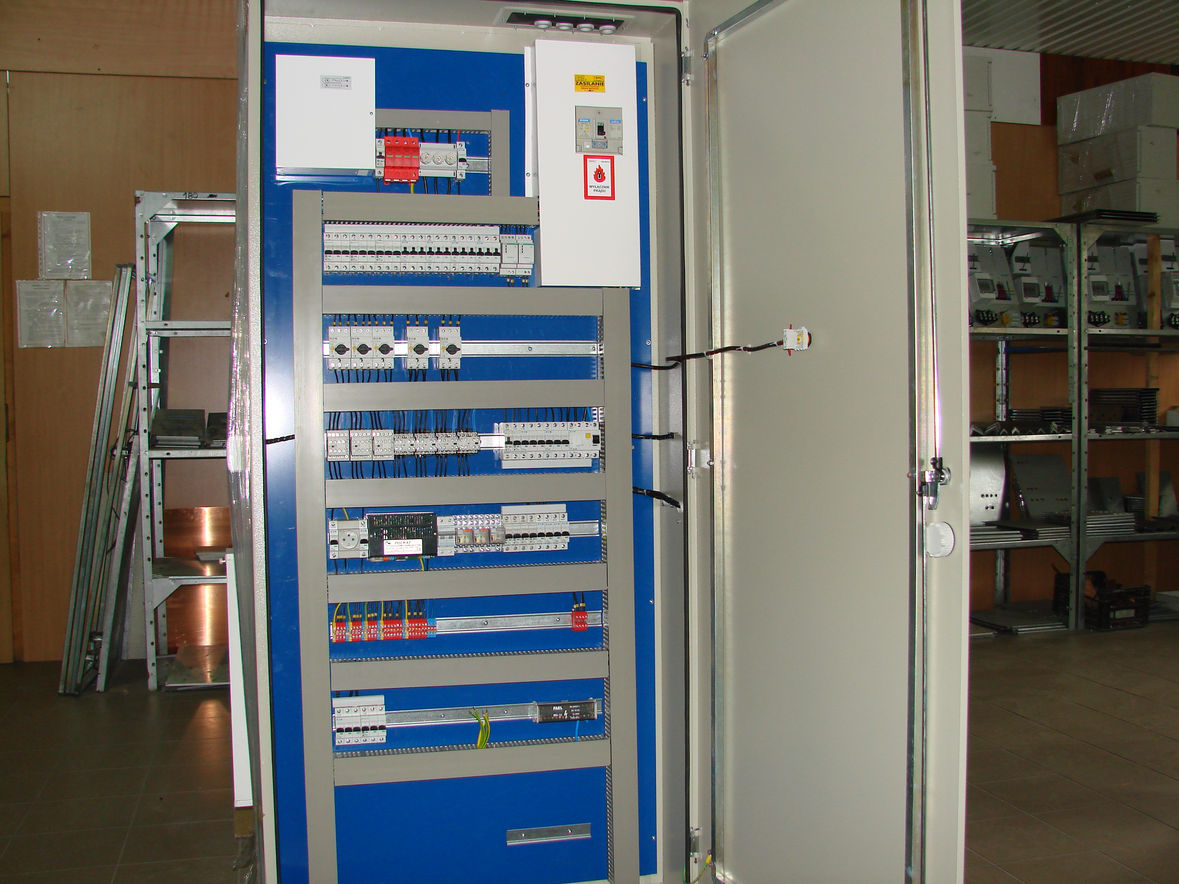

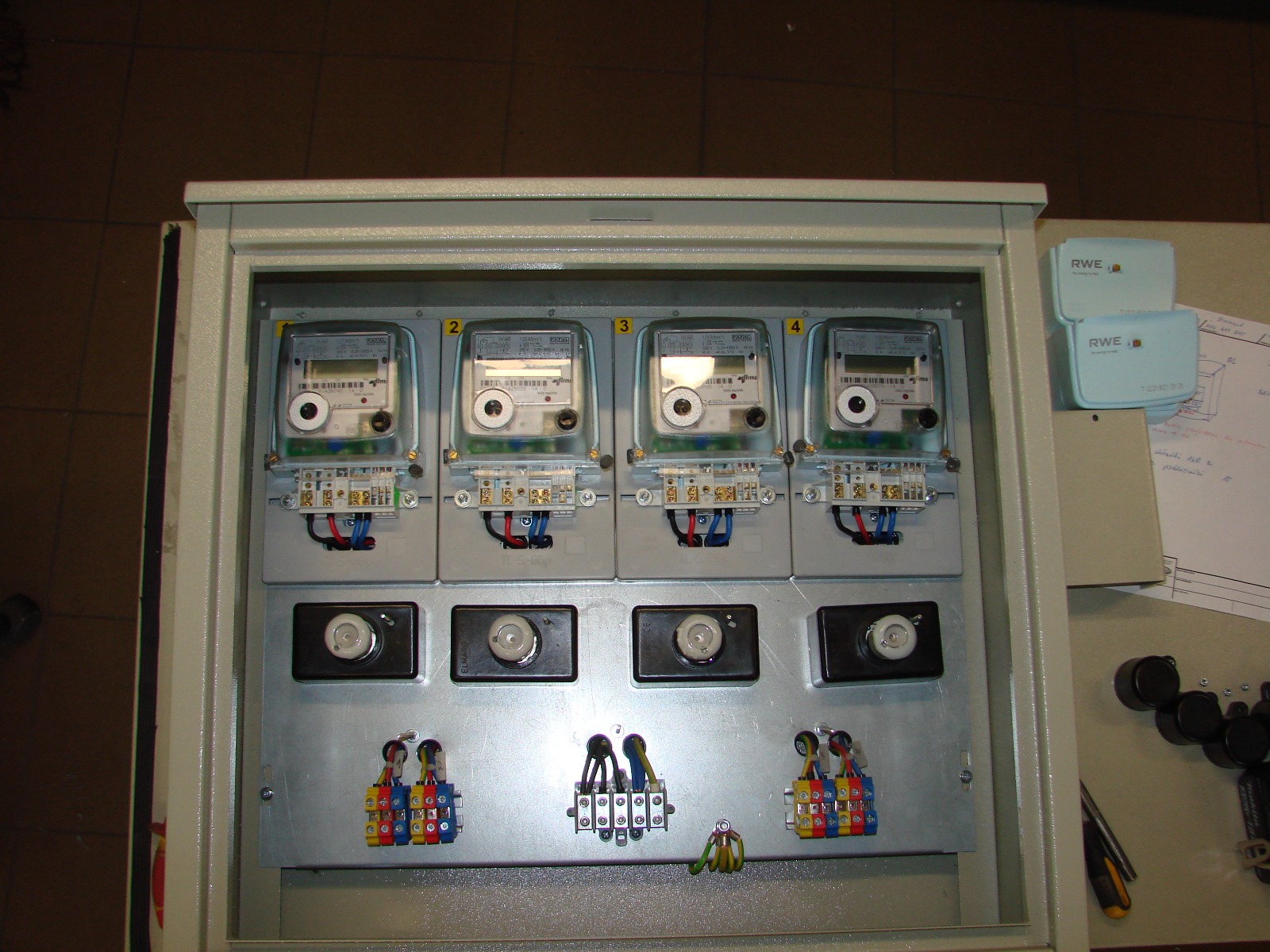

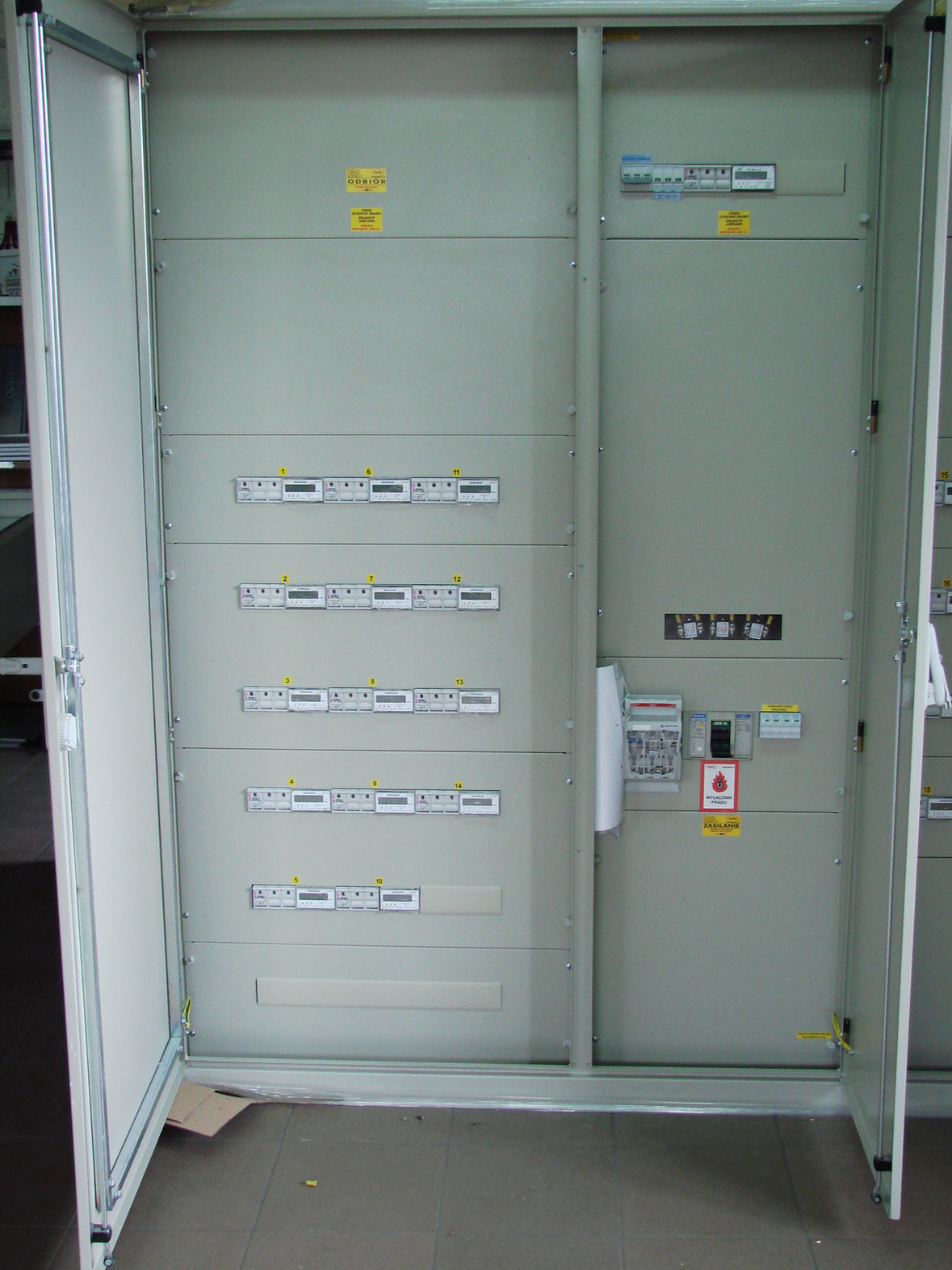

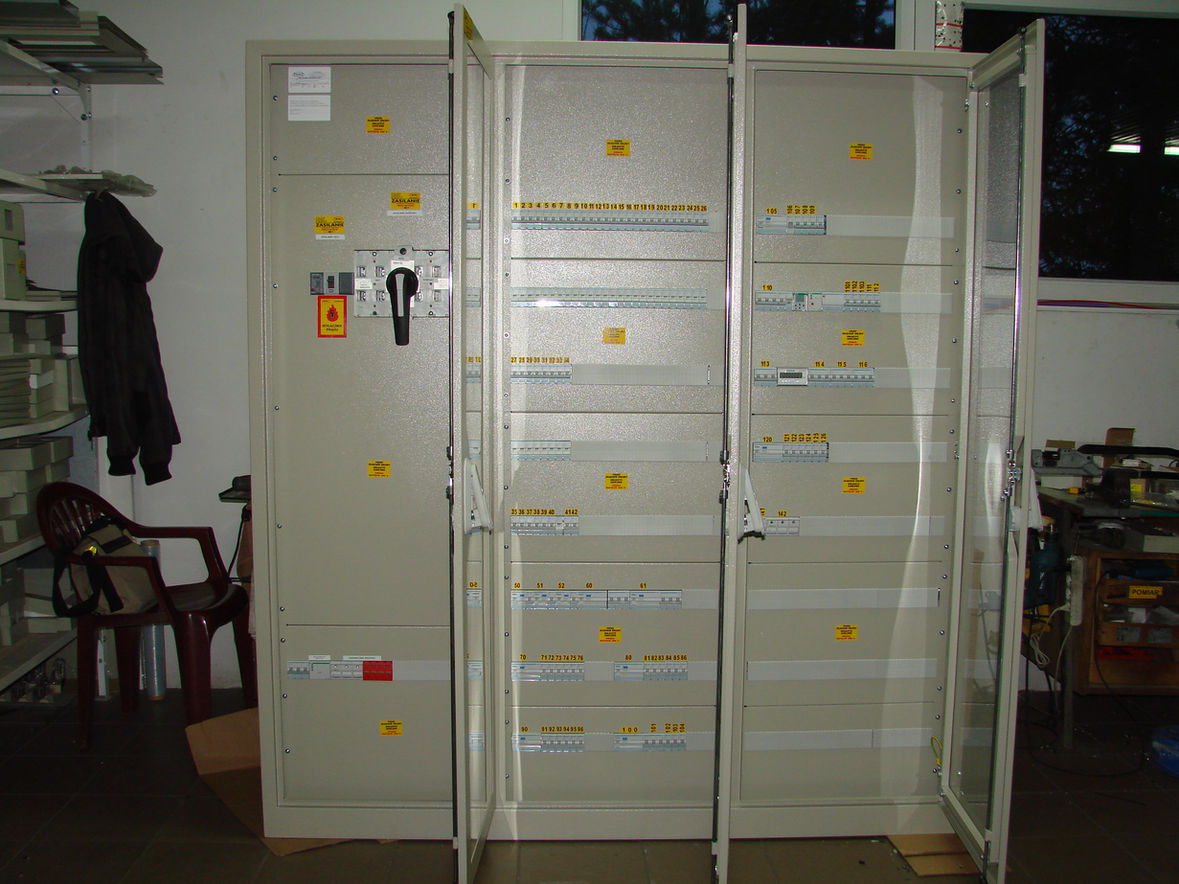

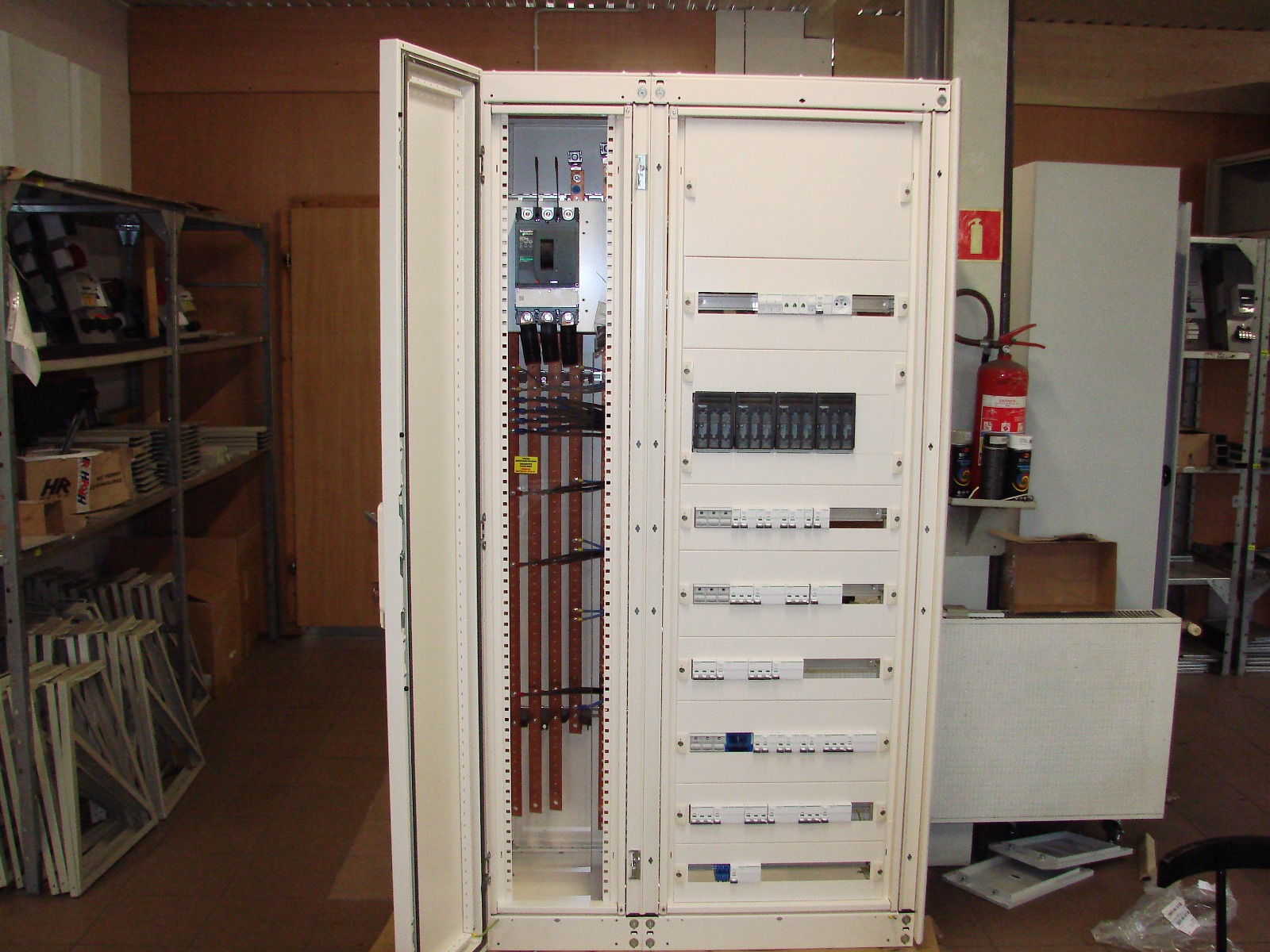

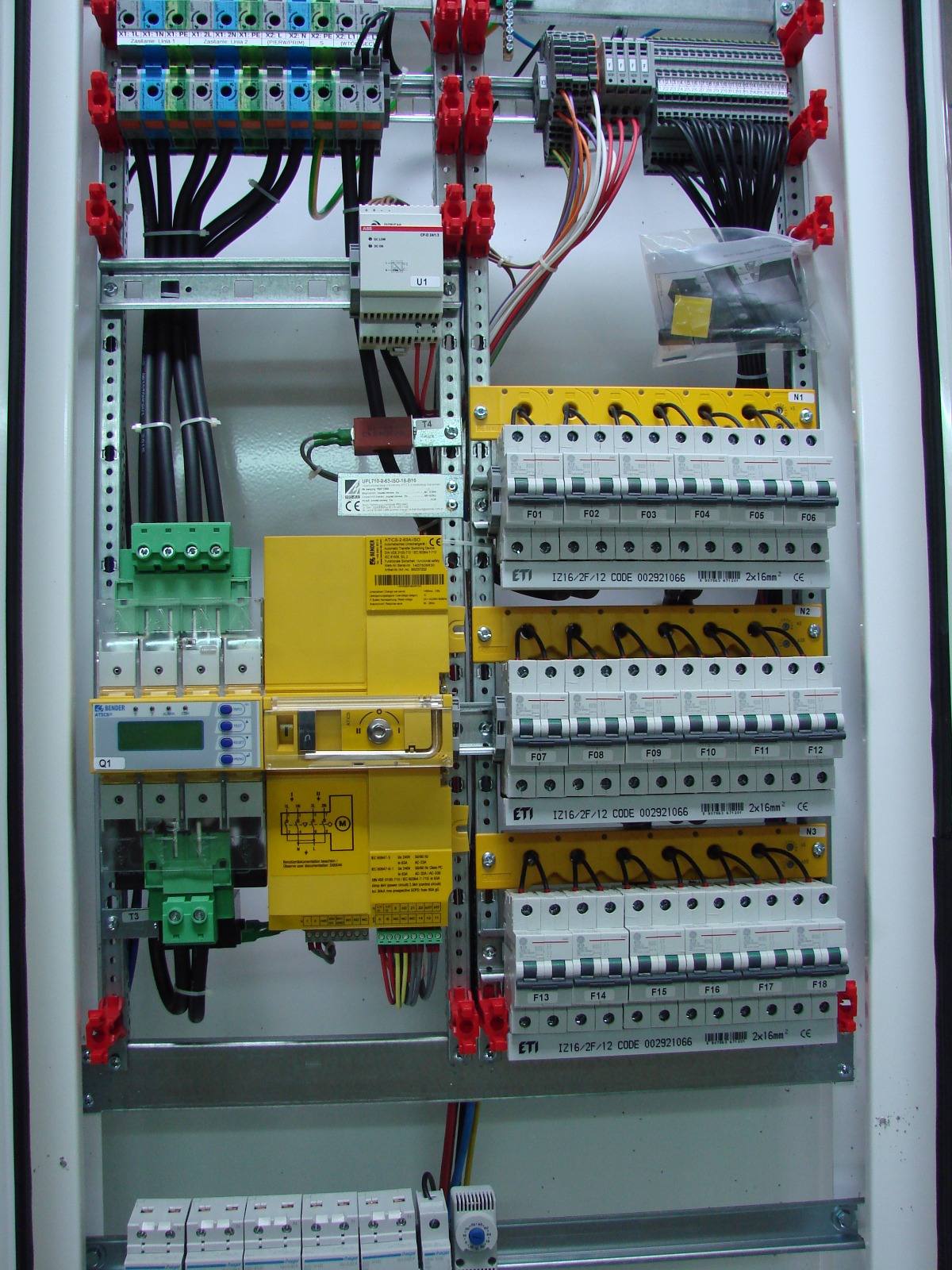

Montaż aparatury elektrycznej – instalacja urządzeń zabezpieczających, łączeniowych i sterujących (wyłączniki, styczniki, przekaźniki, zasilacze, liczniki, listwy zaciskowe itp.).

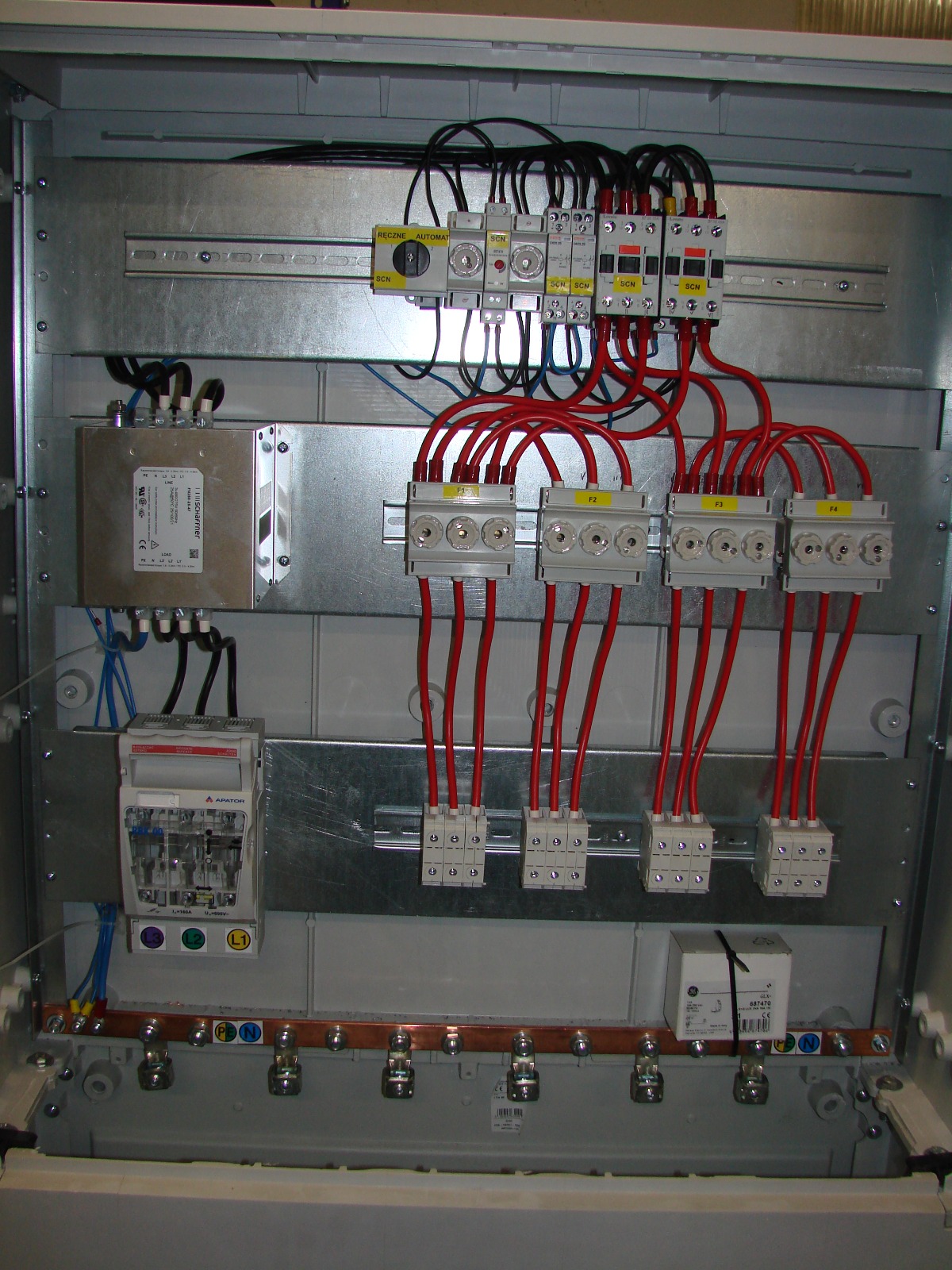

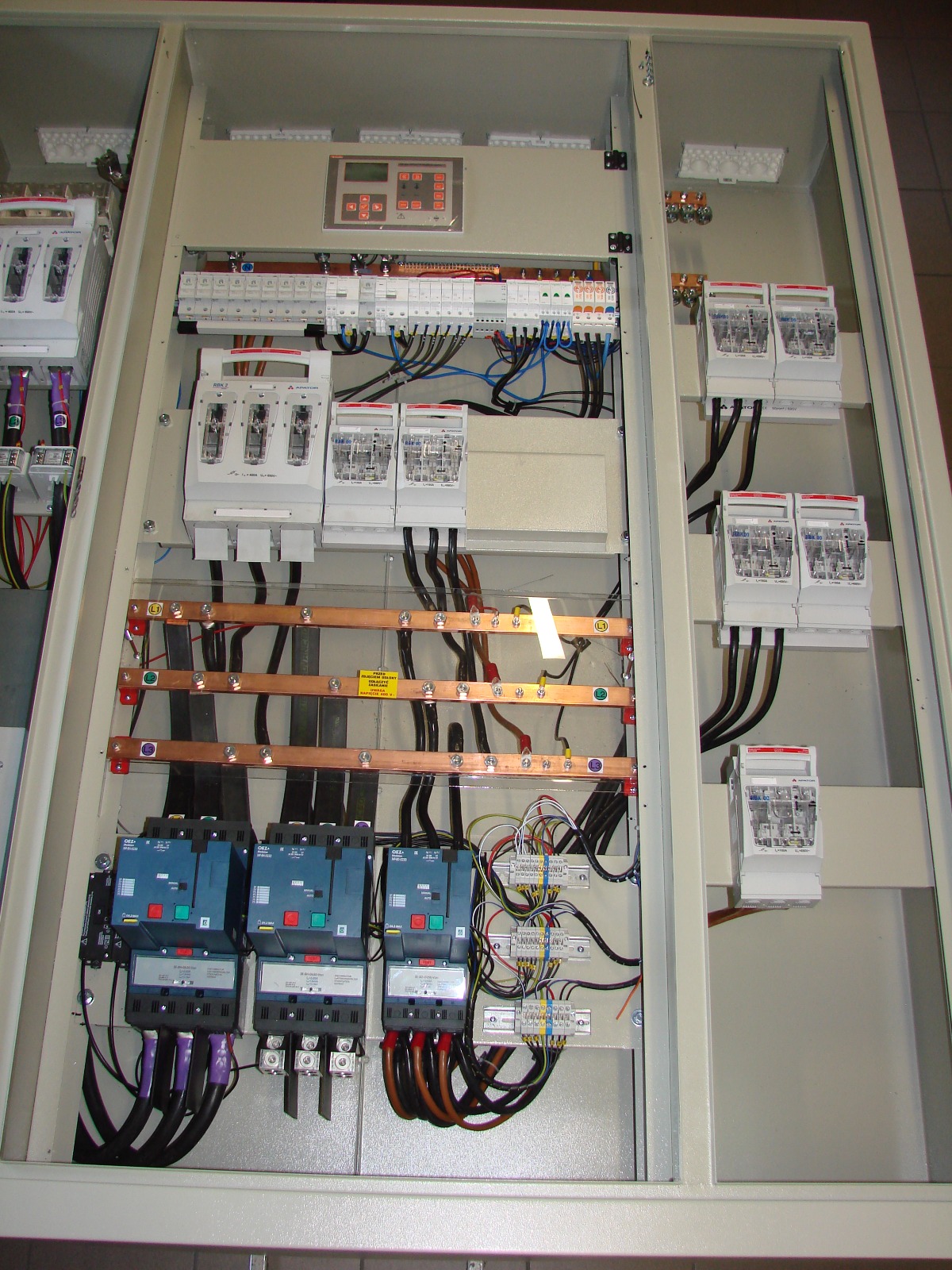

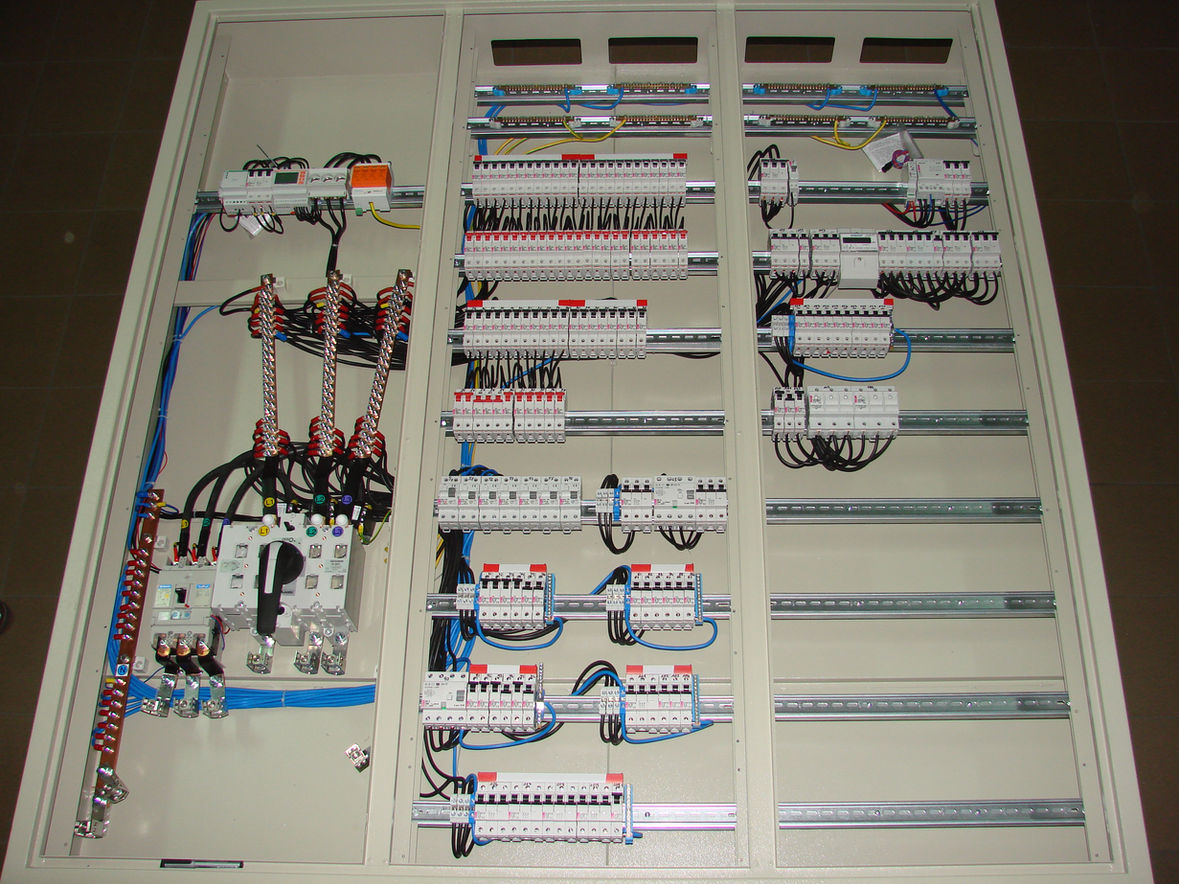

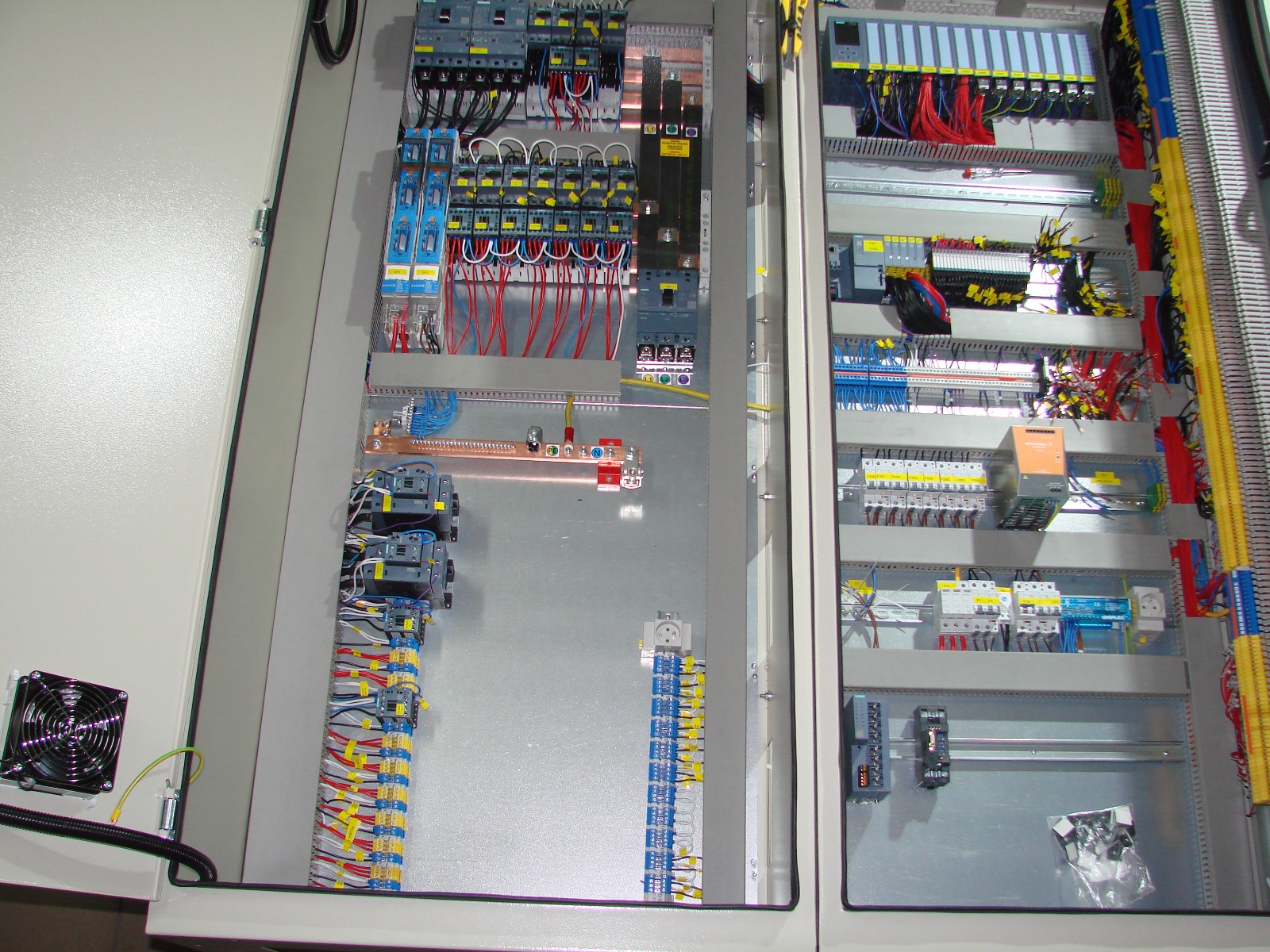

Oprzewodowanie rozdzielnicy – prowadzenie, cięcie i oznaczanie przewodów zgodnie ze schematem ideowym; wykonywanie połączeń śrubowych i zaciskowych.
Połączenia uziemiające – montaż przewodów PE oraz połączeń wyrównawczych.
Kontrola poprawności połączeń – weryfikacja zgodności wykonania z dokumentacją i zasadami bezpieczeństwa.
Kontrola wizualna – ocena jakości montażu, kompletności aparatury i estetyki wykonania.
Pomiary elektryczne:
ciągłość przewodów ochronnych i głównych torów prądowych,
rezystancja izolacji,
sprawdzenie kolejności faz,
testy działania obwodów sterowania i zabezpieczeń.
Próba funkcjonalna – symulacja pracy rozdzielnicy w warunkach eksploatacyjnych.
Sporządzenie protokołów pomiarowych i raportu z testów.
Opracowanie dokumentacji technicznej:
- schematy ideowe i montażowe,
- zestawienia materiałów (BOM),
- protokoły badań i testów,
- instrukcje obsługi i konserwacji.

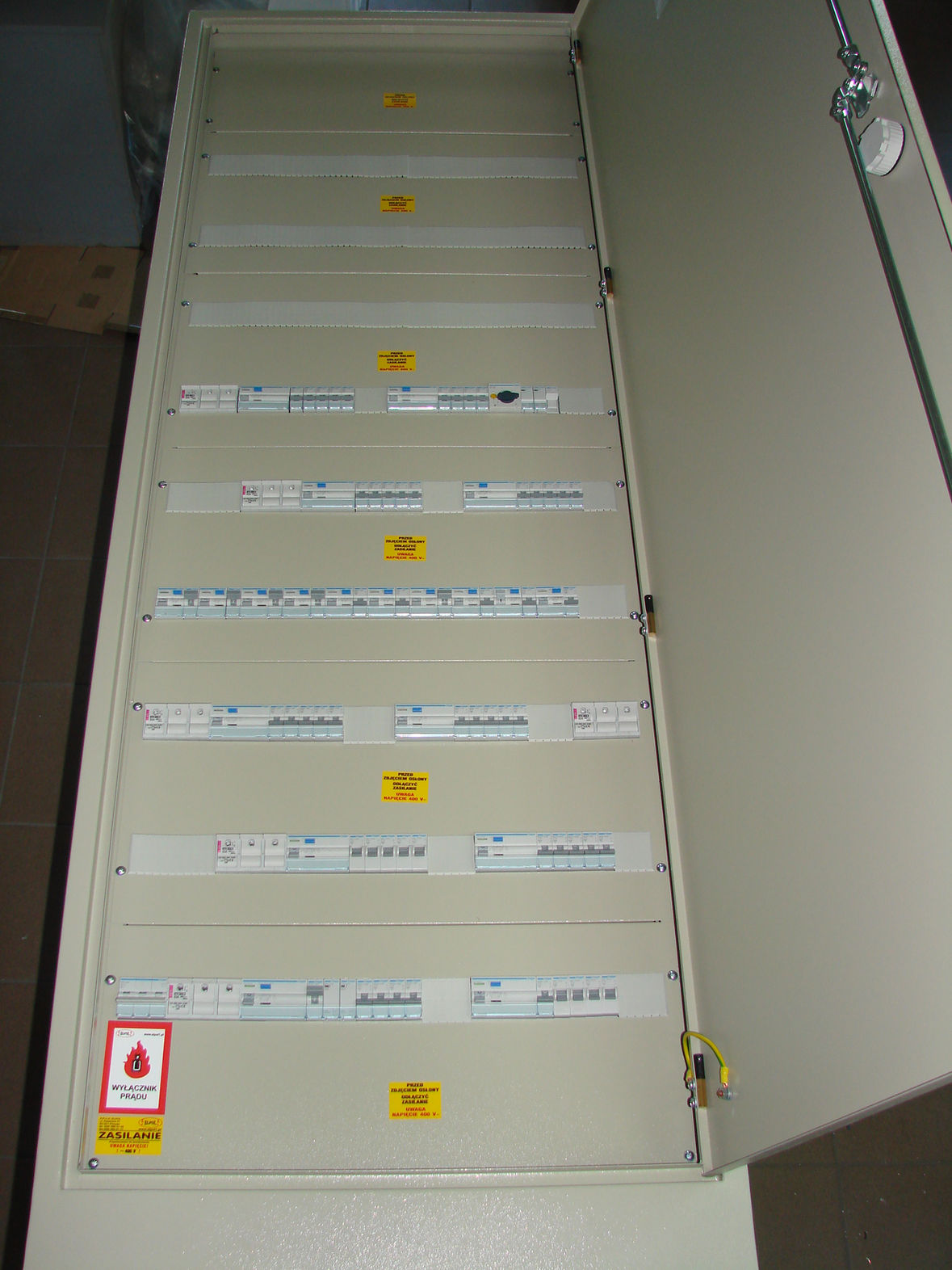

Oznakowanie rozdzielnicy – montaż tabliczki znamionowej z danymi producenta, typem, prądem znamionowym, IP itp.
